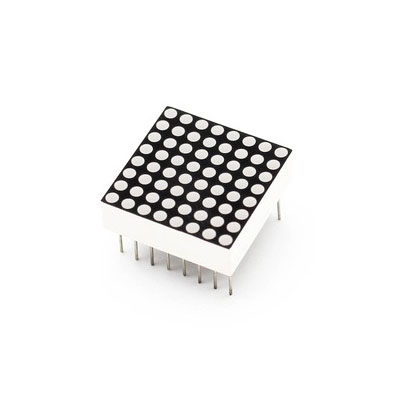

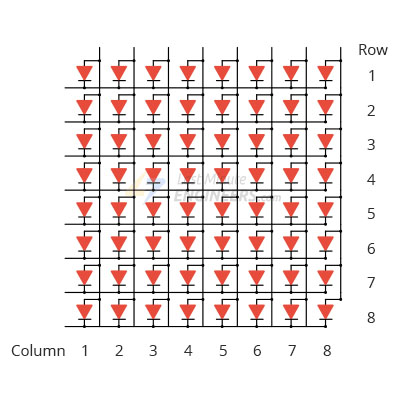

यो प्रविधि प्रयोग गरेर, धेरै संख्यामा Arduino LED म्याट्रिक्स स्क्रोलिङ पाठ कम पिन प्रयोग गरेर नियन्त्रण गर्न सकिन्छ। उदाहरणका लागि, 8 पङ्क्तिहरू र 8 स्तम्भहरू सँगै जोडेर, सम्पूर्ण 8x8 डट म्याट्रिक्स डिस्प्लेका सबै LED डटहरू नियन्त्रण गर्न केवल 16 पिनहरू आवश्यक पर्दछ। LED डिस्प्ले नियन्त्रण गर्दा यो प्रविधि धेरै लोकप्रिय छ र ठूला डट म्याट्रिक्स डिस्प्ले र अन्य LED अनुप्रयोगहरूमा विस्तार गर्न सकिन्छ।

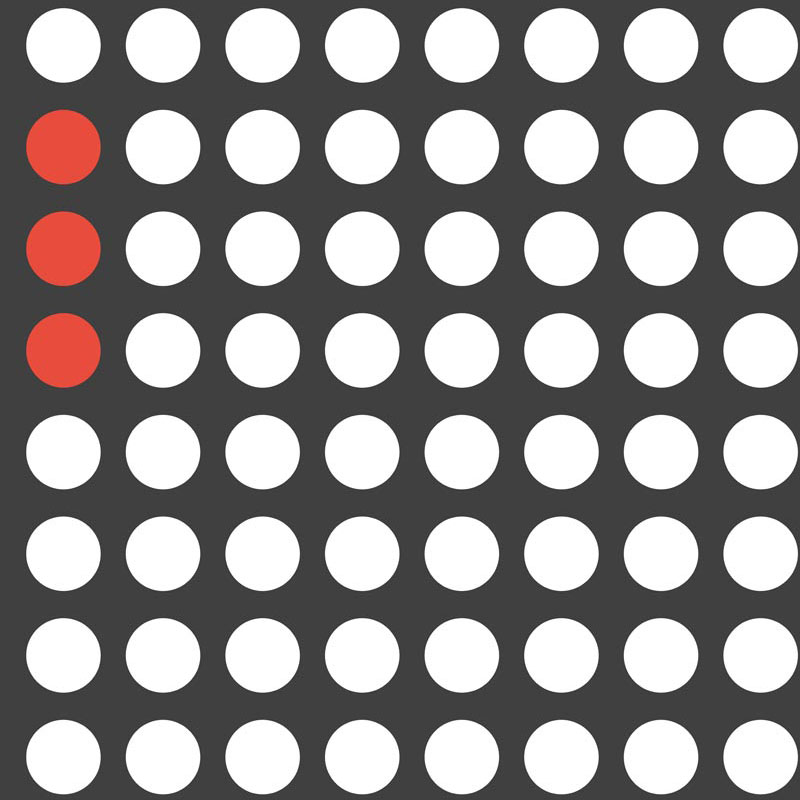

मल्टिप्लेक्सिङ टेक्नोलोजीमा, प्रत्येक एलईडी पोइन्ट धेरै छोटो समयको लागि सक्रिय हुन्छ। प्रत्येक स्तम्भलाई एक निश्चित समय अवधिको लागि पालैपालो सक्रिय गरेर र सम्बन्धित LED लाई उज्यालो गर्नको लागि सम्बन्धित पङ्क्ति चयन गरेर, सम्पूर्ण डट म्याट्रिक्समा प्रज्वलित गर्नुपर्ने सबै LED बिन्दुहरू प्रज्वलित हुन्छन्। प्रत्येक स्तम्भको सक्रियता समय धेरै छोटो भएकोले, कुनै पनि समयमा 8 भन्दा बढी LED बिन्दुहरू प्रज्वलित हुँदैनन्। स्तम्भ स्विच गर्ने गति धेरै छिटो छ (सयौं वा हजारौं पटक प्रति सेकेन्ड), र यो उच्च-गति स्विचिंगको उद्देश्य मानव आँखाले डिस्प्ले पूर्ण रूपमा उज्यालो छ भनेर बुझ्नु हो, जसले गर्दा स्थिर र निरन्तर छवि प्रभाव प्रदान गर्दछ। यस प्रविधि अन्तर्गत, ठूला-ठूला एलईडी डट म्याट्रिक्स डिस्प्लेहरू धेरै थोरै पिनहरू प्रयोग गरेर सजिलै नियन्त्रण गर्न सकिन्छ, विभिन्न उद्योगहरूको लागि थप सुविधाजनक र कम लागतको डिस्प्ले समाधानहरू प्रदान गर्दछ।
MAX7219 चिप
मल्टिप्लेक्सिङको साथ मात्र समस्या यो हो कि तपाईंले छवि स्थिर राख्नको लागि सबै समय डिस्प्ले रिफ्रेस गर्नुपर्छ।
त्यसपछि त्यहाँ MAX7219 चिप छ, जसले तपाईंको लागि सबै नियन्त्रण र रिफ्रेस कार्यहरू ह्यान्डल गर्दछ। तपाईंले गर्नुपर्ने भनेको 4-पिन SPI इन्टरफेस मार्फत सिरियल आदेशहरू पठाउनु हो, र यसले बाँकीको हेरचाह गर्नेछ।
| Rset बनाम खण्ड वर्तमान र LED अगाडि भोल्टेज | |||||
| ISEG (mA) | VLED (V) | ||||
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 40 | 12.2 | 11.8 | 11.0 | 10.6 | 9.69 |
| 30 | 17.8 | 17.1 | 15.8 | 15.0 | 14.0 |
| 20 | 29.8 | 28.0 | 25.9 | 24.5 | 22.6 |
| 10 | 66.7 | 63.7 | 59.3 | 55.4 | 51.2 |
