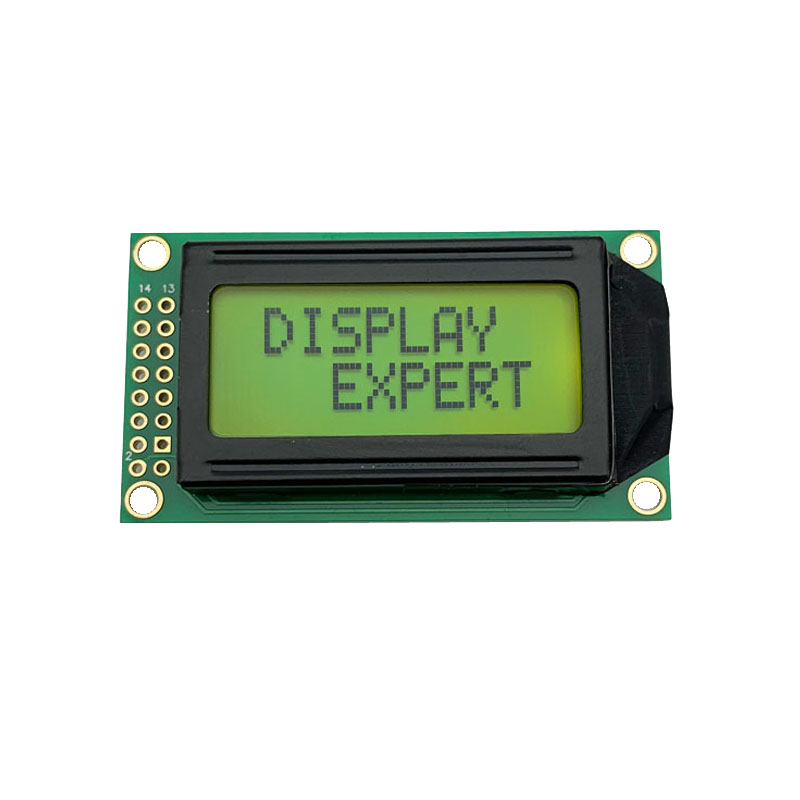

0802 क्यारेक्टर LCD डिस्प्ले Y-G COB STN LCD मोड्युल
व्यावसायिक निर्माताको रूपमा, हामी तपाईंलाई क्यारेक्टर मोनो एलसीडी डिस्प्ले प्रदान गर्न चाहन्छौं। SC0802001-V01 STN COB पहेंलो ग्रेन ब्याकलाइटको साथ 8 वर्ण 2 लाइनहरू 8 × 2 वर्ण LCD डिस्प्ले हो। यो डिस्प्ले SPLC780D ड्राइभर IC मा 16 पिन 6 बजे हेर्ने कोणको साथ बनाइएको छ।
● प्रकार: वर्ण
●मोड: STN/Y-G
●उत्पादन नम्बर: SC0802001-V01
● साइज: -
● संकल्प: 8*2
●आउटलाइन आयाम: २८.२×३२.३×२.१
●सक्रिय क्षेत्र: २७.४५*११.५०
● इन्टरफेस: 8 बिट MCU
●IC: SPD0301ZD
● चमक: -
● टच स्क्रिन: होइन
● निर्देशन हेर्नुहोस्: ६
● पिन नम्बर: 16
● आकार: आयत

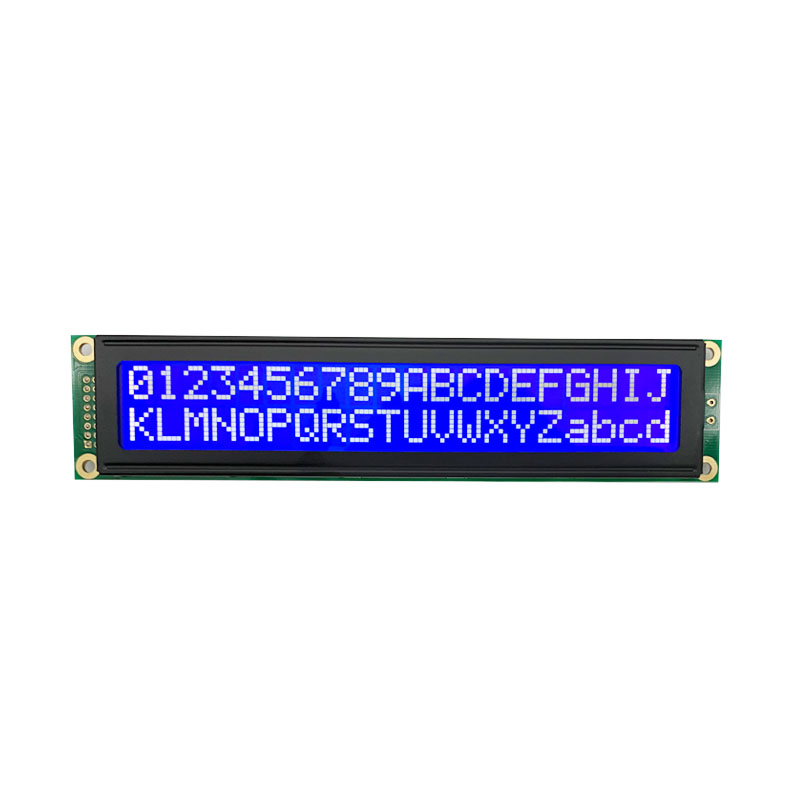

2002 क्यारेक्टर LCD डिस्प्ले STN नकारात्मक नीलो
SC2002001-V01 20*2 रिजोल्युसन भएको क्यारेक्टर LCD डिस्प्ले हो, यो AIP31066 IC, 16 PIN, 6 बजे दृश्य दिशामा निर्मित छ।
● प्रकार: वर्ण
●मोड: STN-निलो
●उत्पादन नम्बर: SC2002001-V01
● साइज: -
● संकल्प: 16*2
●आउटलाइन आयाम: 116*37*13.2
●सक्रिय क्षेत्र: ८५*१८.६
● इन्टरफेस: 8 बिट MCU
●IC: AIP31066
● चमक: -
● टच स्क्रिन: होइन
● निर्देशन हेर्नुहोस्: ६
● पिन नम्बर: 16
● आकार: आयत
सामान्य विशिष्टता
| वस्तु | मानक मूल्य | एकाइ |
| प्रदर्शन प्रकार | २० वर्ण x २ रेखाहरू | मम |
| एलसीडी प्रकार | STN, नकारात्मक (नीलो), ट्रान्समिसिव | मम |
| चालकको अवस्था | LCD मोड्युल: 1/16 ड्युटी, 1/5 पूर्वाग्रह | मम |
| हेर्ने दिशा | ६ बजे | मम |
| ब्याकलाइट प्रकार | साइड सेतो | मम |
| इन्टरफेस | 8-बिट MPU इन्टरफेस | – |
| चालक IC | AIP31066 | – |
| रूपरेखा आयाम | 116(L) * 37(W) * अधिकतम 13.2(T) | mm |
| हेर्ने क्षेत्र | 85(L) * 18.6(W) | mm |
| डट साइज | 0.61(W) ´ 0.63(H) | mm |
| डट पिच | ०.६६(W) ´ ०.६९ (H) | mm |
| वर्ण आकार | ३.२५(W) ´ ५.३९(H) | mm |
| छैन। | प्रतीक | कार्य |
| 1 | VSS | जमिन (0V) |
| 2 | VDD | तर्कको लागि आपूर्ति भोल्टेज (+5.0V) |
| 3 | VO | कन्ट्रास्ट समायोजन |
| 4 | RS | डेटा/निर्देशन चयन गर्नुहोस् |
| 5 | R/W | पढ्नुहोस्/लेख्नुहोस् चयन गर्नुहोस् |
| 6 | E | सिग्नल सक्षम गर्नुहोस् |
| ७-१४ | DB0-DB7 | डाटा बस |
| 15 | LED_A | एलईडी बिजुली आपूर्ति + (5.0V) |
| 16 | LED_K | एलईडी बिजुली आपूर्ति - (0V) |
ठेगाना
होङ्जी ई-भ्याली, नम्बर २३ टोङ्जी वेस्ट रोड, नान्टाउ टाउन, झोङ्शान शहर, गुआङ्डोङ प्रान्त, चीन
टेलिफोन
तपाईं हाम्रो कारखानाबाट मोनोक्रोम ग्राफिक एलसीडी किन्नको लागि आश्वस्त हुन सक्नुहुन्छ। मोनोक्रोम LCDs को आज पनि आफ्नै अद्वितीय मूल्य छ, विशेष गरी लागत को मामला मा। यो किनभने मोनोक्रोम LCDs को रंग फिल्टर, ब्याकलाइट र CPU प्रशोधन आवश्यकताहरू अपेक्षाकृत सरल छन्। यसले कम पावर खपत र कम प्रशोधन आवश्यकताहरूमा परिणाम दिन्छ, जसले LCD डिस्प्लेको लागत घटाउँछ। यो फाइदाले प्रणाली-स्तर उत्पादन लागतहरू पनि कम गर्दछ। तसर्थ, जब एप्लिकेसनलाई रङ LCD डिस्प्लेको अतिरिक्त जानकारीको आवश्यकता पर्दैन, मोनोक्रोम डिस्प्लेहरू उत्पादन लाभको लागि एक आदर्श विकल्प हो।
यदि तपाइँ सही LCD (लिक्विड क्रिस्टल डिस्प्ले) समाधान खोज्दै हुनुहुन्छ भने, कृपया तलको बटनमा क्लिक गर्नुहोस्। 20 वर्ष भन्दा बढी अनुभव संग, हाम्रो ईन्जिनियरिङ् टोली एक समय मा आदर्श प्रदर्शन प्रकार को एक व्यापक मूल्याङ्कन प्रदान गर्नेछ।
Guangzhou RGB Optoelectronic Technology Co., Ltd को स्थापना सन् 2005 मा Guangzhou मा भएको थियो। कम्पनीका मुख्य उत्पादनहरू हुन्।एलईडी खण्ड डिस्प्ले, एलसीडी डिस्प्ले, एलईडी मोड्युल र अनुकूलित एलईडी रंग प्रदर्शनहरू। हाम्रा उत्पादनहरू तिनीहरूको उच्च-अन्त, उच्च गुणस्तर, उच्च विश्वसनीयता, र उच्च वातावरणीय प्रयोज्यताको लागि बजारमा प्रख्यात छन्, र विभिन्न घरेलू उपकरणहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
