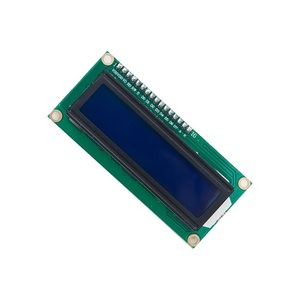

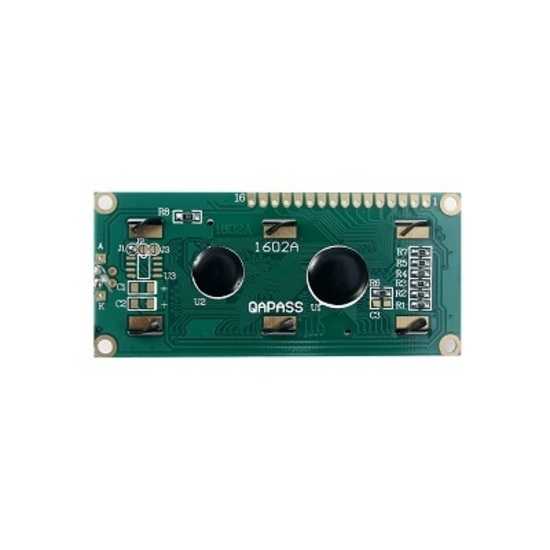

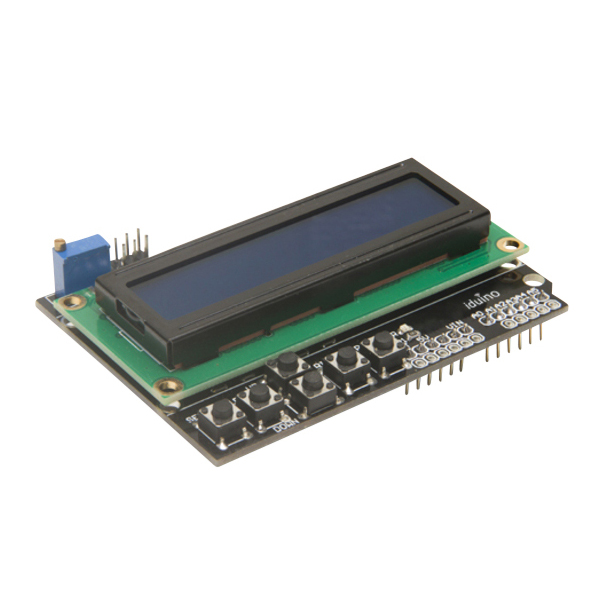

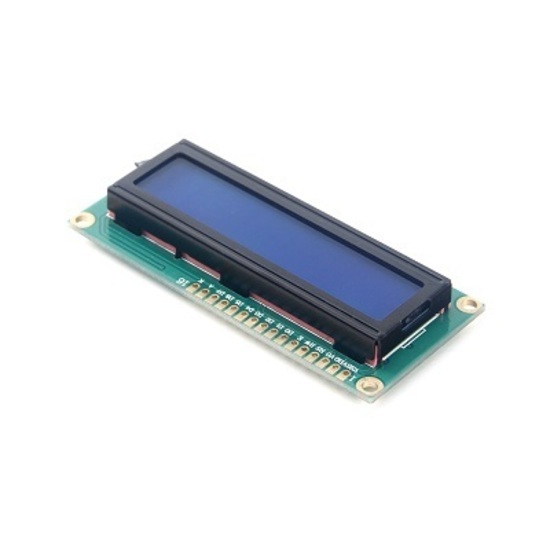

Arduino को लागि प्रदर्शन मोड्युल

व्यावसायिक निर्माताको रूपमा, हामी तपाईंलाई Arduino को लागि प्रदर्शन मोड्युल प्रदान गर्न चाहन्छौं। पहिलो इन्टरफेस छ। यी सबै प्रदर्शनहरूले SPI समर्थन गर्दछ। विकासकर्ताहरू प्रायः आश्चर्यचकित हुन्छन्, "कुन इन्टरफेसले सबैभन्दा कम GPIO पिनहरू प्रयोग गर्छ? के यो इन्टरफेसले स्क्रिन अपडेट गर्न मेरो अनुप्रयोगको लागि पर्याप्त छिटो छ?" Arduino जस्तै अपेक्षाकृत सानो प्रोसेसर प्रयोग गर्दा, SPI प्रायः उत्तम विकल्प हो किनभने यसलाई केवल थोरै संख्यामा तारहरू (3 वा 4) चाहिन्छ, तर यसले समग्र आकार (पिक्सेलहरूको संख्या) लाई पनि सीमित गर्दछ जुन छिटो नियन्त्रण गर्न सकिन्छ। I2C अर्को इन्टरफेस विकल्प हो जसले GPIO खुला राख्न सक्छ। Arduino डिस्प्लेहरूको लागि, हामी सामान्यतया I2C मा SPI प्रयोग गर्न सिफारिस गर्छौं किनभने SPI जटिल डेटा स्थानान्तरणहरू ह्यान्डल गर्न छिटो र राम्रोसँग उपयुक्त छ, जस्तै SD कार्डबाट छवि डेटा पढ्ने।

अर्को, हामीले Arduino डिस्प्ले छनौट गर्न दोस्रो कारकलाई विचार गर्न आवश्यक छ: पिक्सेलको संख्या। हामी सामान्यतया Arduino को साथ प्रयोगको लागि 320x240 वा कम रिजोल्युसनको साथ प्रदर्शन प्रयोग गर्न सिफारिस गर्छौं। उदाहरणका लागि, 320x240 24-बिट डिस्प्लेलाई 230,400 बाइट्स *(8 + 2) = 2,304,000 बिट्स प्रति फ्रेम चाहिन्छ। यसलाई 8,000,000 (Arduino SPI गति 8MHZ) ले विभाजन गर्दा, हामीले प्रति फ्रेम ०.२८८ सेकेन्ड, वा ३.५ फ्रेम प्रति सेकेन्ड पाउँछौं। जबकि 3.5 fps धेरै अनुप्रयोगहरूको लागि पर्याप्त छ, यो विशेष गरी छिटो छैन। कम बिट प्रति पिक्सेल वा थोरै पिक्सेल भएको डिस्प्ले प्रयोग गर्दा फ्रेम दर बढ्छ। तपाईंले SPI र Arduino प्रयोग गरेर डिस्प्लेको फ्रेम दर गणना गर्न तलको क्यालकुलेटर प्रयोग गर्न सक्नुहुन्छ।

अन्तमा, हामी Arduino को लागि प्रदर्शन मोड्युल सिफारिस गर्दछौं जुन Arduino मा जडान गर्न सजिलो छ। यी डिस्प्लेहरू सामान्यतया ZIF टेलहरू वा सजिलो-टु-सोल्डर थ्रु-होलहरूसँग सुसज्जित हुन्छन्, राम्रो-पिच सोल्डरिङको झन्झटलाई बेवास्ता गर्दै। यी डिस्प्लेहरू CFA10102 युनिभर्सल ब्रेकआउट बोर्डमा वा कस्टम CFA ब्रेकआउट बोर्ड मार्फत ल्याउन सकिन्छ।

अन्तमा, हामी डिस्प्लेहरू छनौट गर्छौं जसले Arduino वा एक मिल्दो ब्रेकआउट बोर्डबाट उच्च प्यानल भोल्टेजहरू प्रदान गर्न सक्छ।

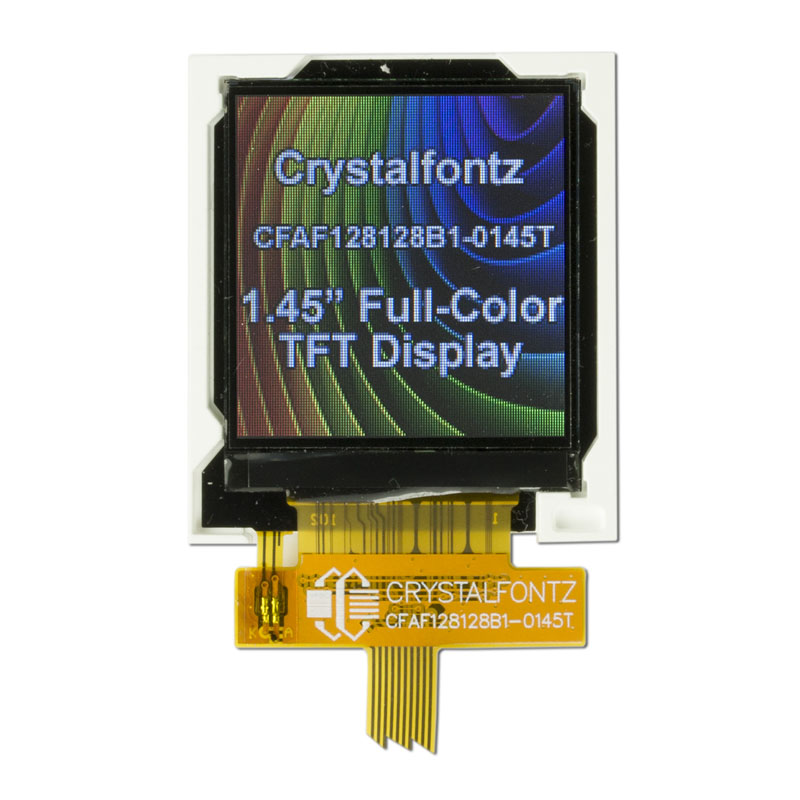

128x128 1.45" पूर्ण रङ TFT LCD डिस्प्ले

भाग नम्बर: CFAF128128B1-0145T

यो 1.45" विकर्ण ग्राफिक TFT LCD डिस्प्ले मोड्युलले तपाइँको परियोजनामा ​​धेरै उत्साह थप्नेछ। प्राय: जसलाई 1.44" कलर TFT भनिन्छ, हामी यसलाई 1.45 सम्म गोल गर्छौं। यो सानो डिस्प्ले 128x128 फुल-रङ पिक्सेललाई एउटामा प्याक गर्दछ। - स्क्वायर-इन्च सक्रिय डिस्प्ले क्षेत्र 5 ग्राम भन्दा कम तौल भएको बेला तपाईंलाई जीवन्त, विस्तृत डिस्प्ले चाहिन्छ, यसले हातमा वा लगाउन मिल्ने यन्त्रको समग्र वजनमा मात्र योगदान गर्छ।

बिल्ट-इन ST7735S वा मिल्दो नियन्त्रकको लागि धन्यवाद, तपाईलाई सबै चीजहरू पावर गर्न एकल 3.3V आपूर्ति चाहिन्छ। SPI होस्ट इन्टरफेसले केवल 10 पिनको साथ प्रदर्शनमा पूर्ण पढ्न र लेख्न पहुँचको लागि अनुमति दिन्छ। एकल उज्यालो सेतो एलईडी ब्याकलाइट एनोड (A, +) र क्याथोड (K, -) पिनहरूसँग प्रदान गरिएको छ जुन लचिलो मुद्रित सर्किट (FPC) टेलमा जडान हुन्छ। जडान गर्न, तपाईंले मानक 10-कंडक्टर, 0.5mm SMT ZIF कनेक्टर मात्र प्रयोग गर्न आवश्यक छ।

साधारण SPI इन्टरफेस प्रयोग गरेर, तपाईं सजिलैसँग Arduino + TFT प्रदर्शन प्रदर्शन लागू गर्न सक्नुहुन्छ।

यद्यपि SPI इन्टरफेसलाई यो TFT LCD मोड्युल नियन्त्रण गर्न केही तारहरू मात्र चाहिन्छ, यसले अझै पनि 20 FPS (फ्रेम प्रति सेकेन्ड) लाई समर्थन गर्ने गतिमा डाटा प्रसारण गर्न सक्छ, जुन सहज गतिशील भिडियोहरू प्ले गर्न पर्याप्त छ।

यो TFT कसरी जडान गर्ने भन्ने बारे परियोजना निर्देशनहरूको लागि (Arduino स्केच सहित), कृपया हाम्रो फोरममा जानुहोस्।

सुरु गर्न, डाटाशीट र SPI उदाहरण कोड डाउनलोड गर्नुहोस्। जब तपाइँ तपाइँको अनुप्रयोगमा यो प्रदर्शन एकीकृत गर्नुहुन्छ, RGB तपाइँलाई समर्थन गर्न यहाँ छ।
