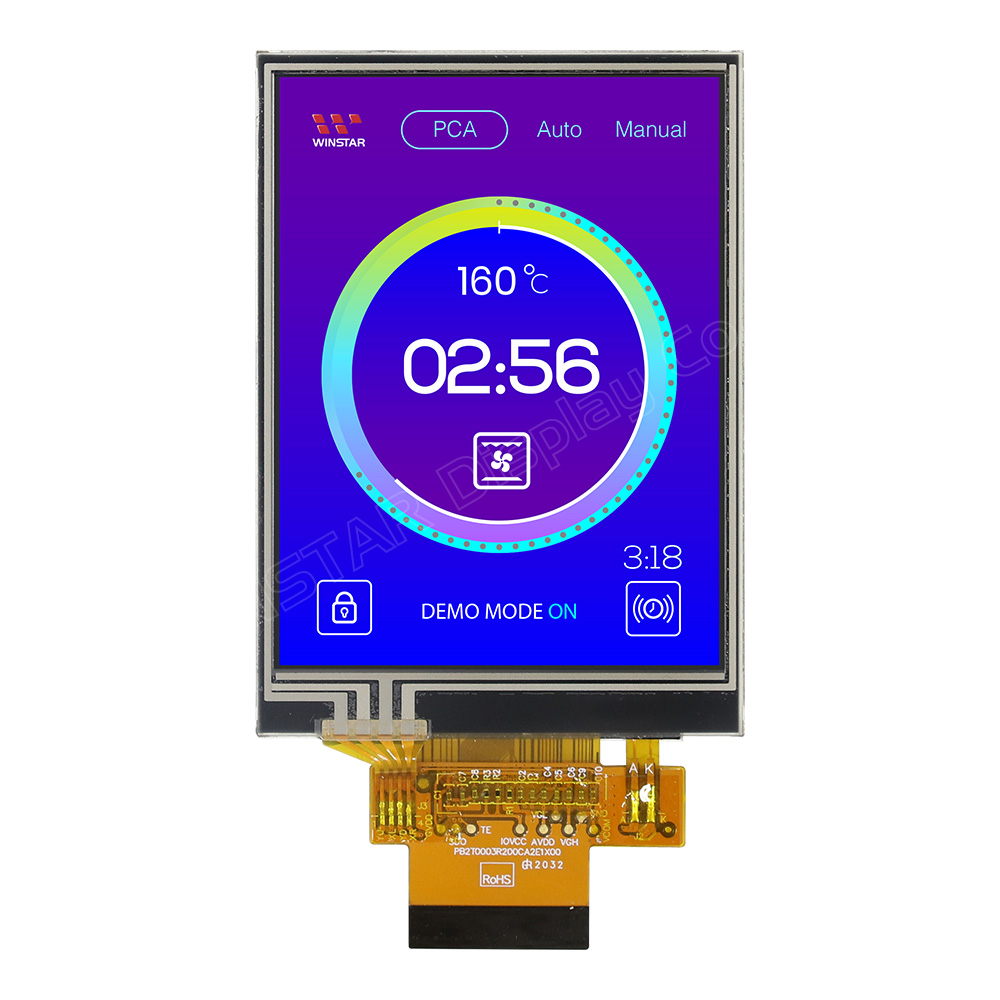

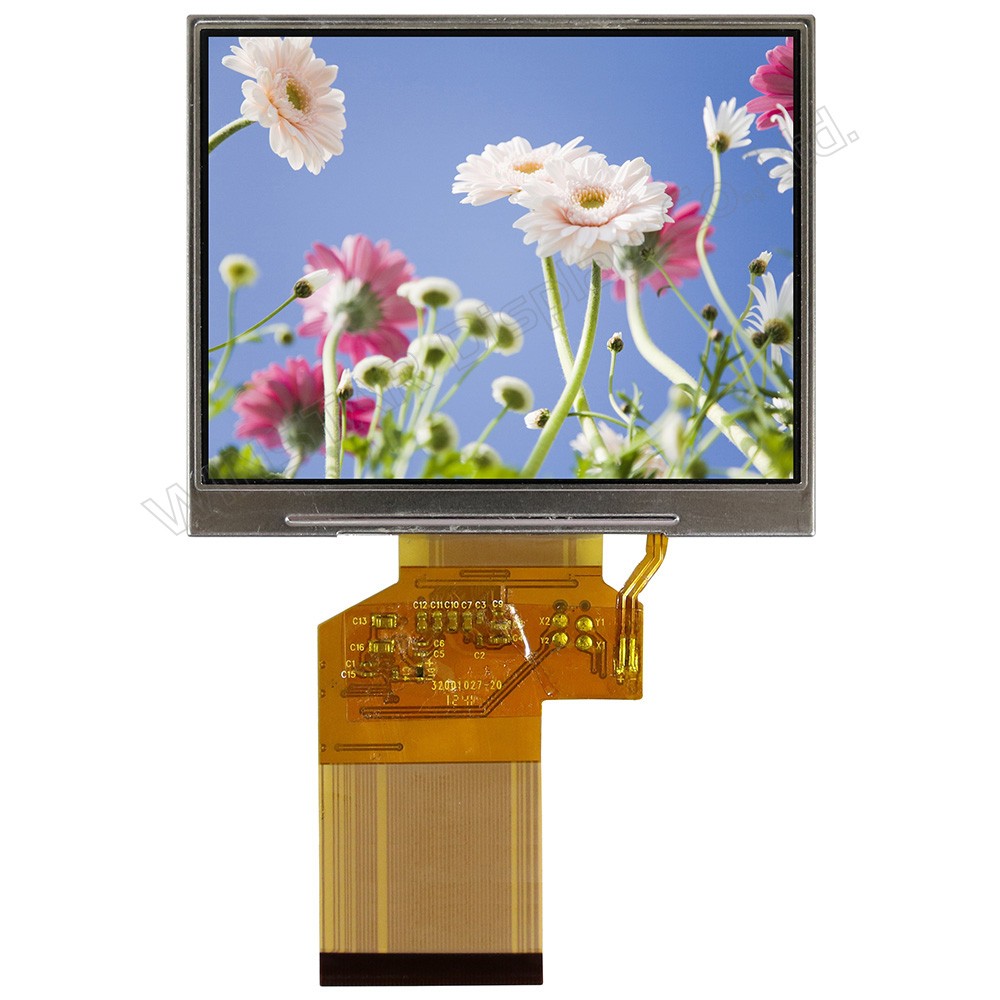

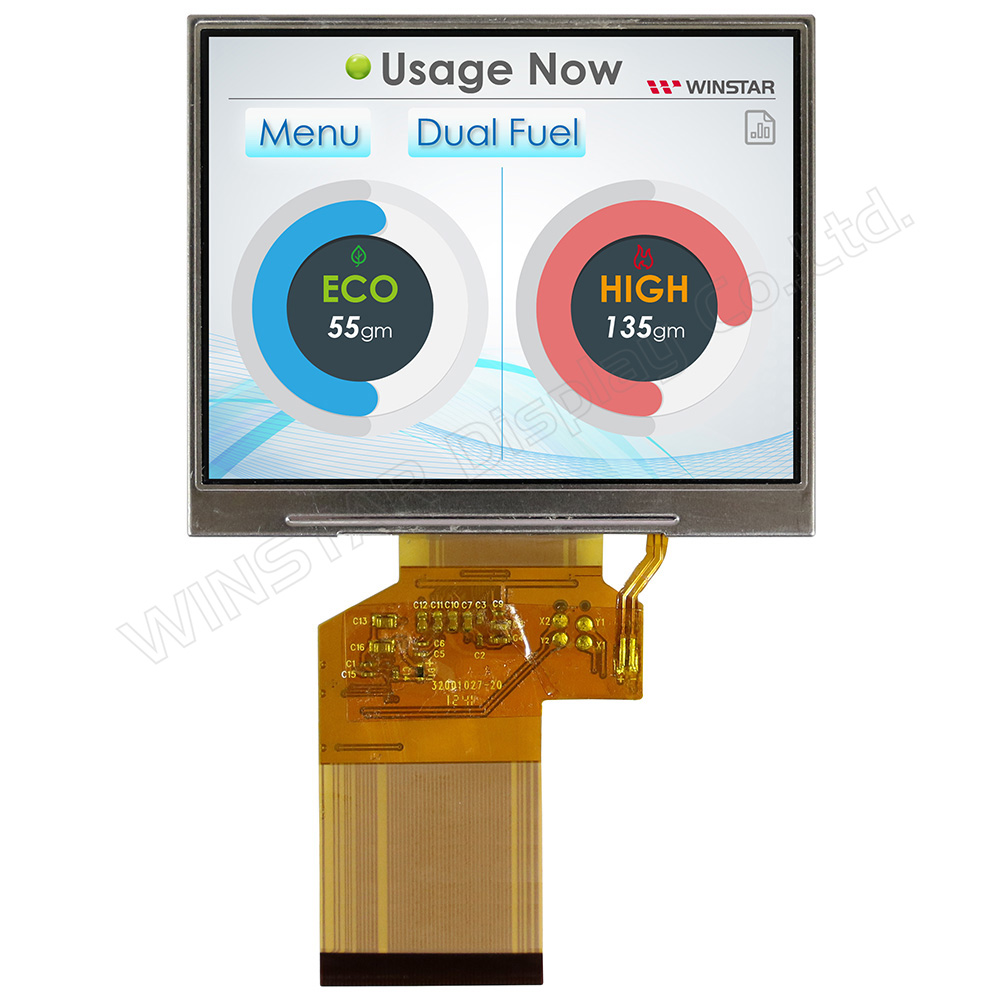

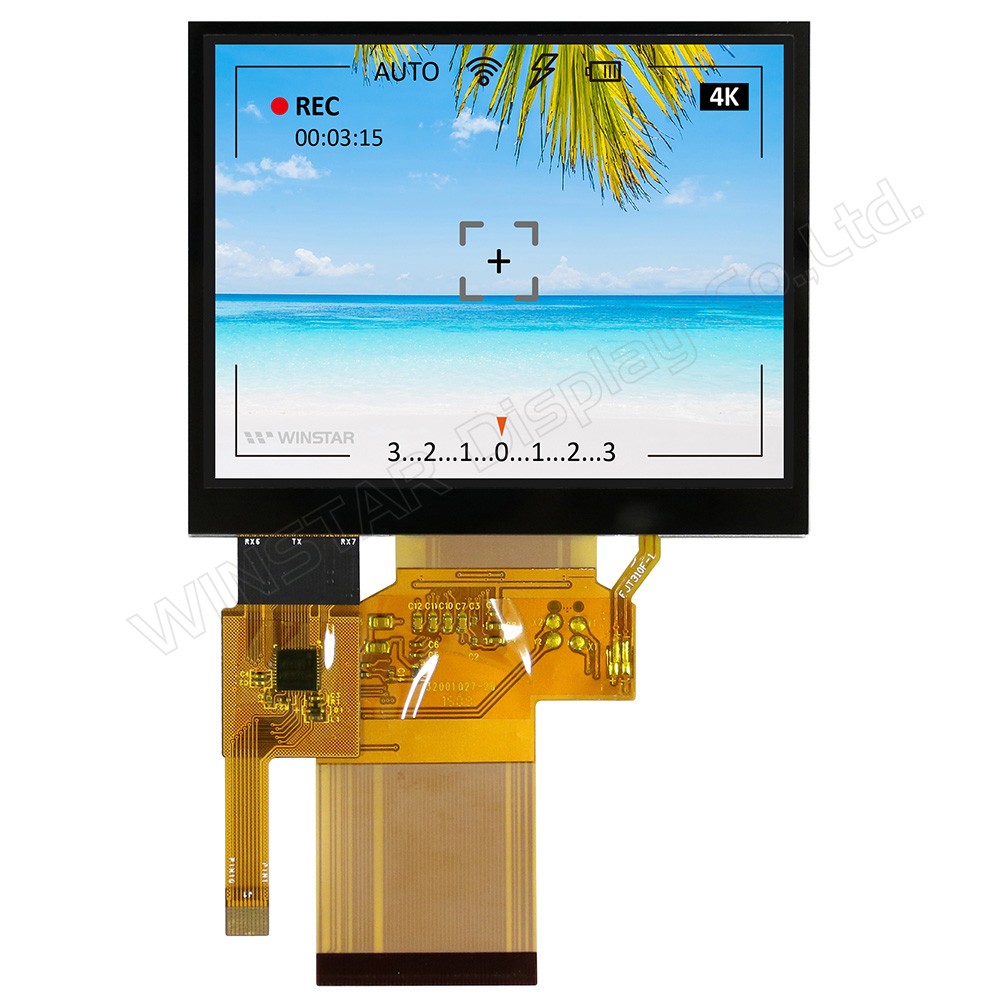

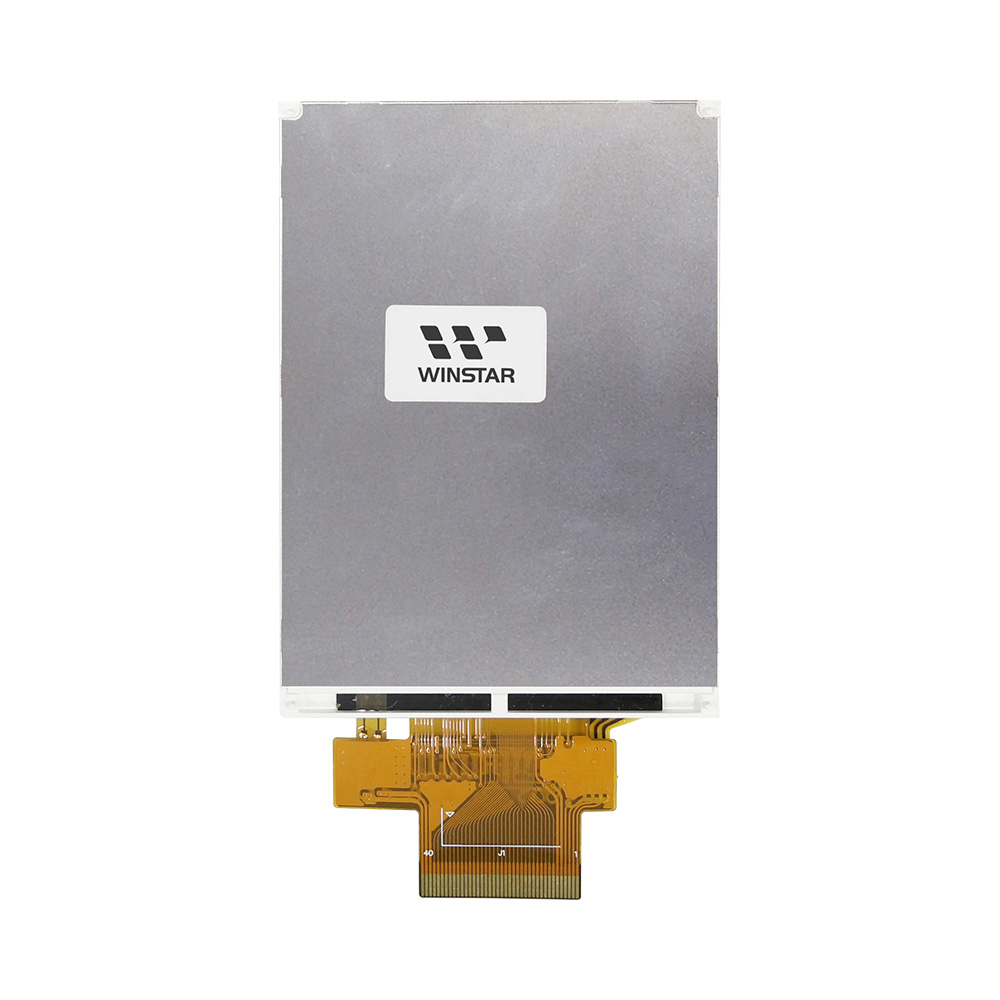

तपाईं हामीबाट अनुकूलित उच्च चमक Tft Lcd डिस्प्ले किन्नको लागि आश्वस्त हुन सक्नुहुन्छ। उच्च-चमक TFT डिस्प्लेहरू शक्तिशाली एलईडी ब्याकलाइटहरूले सुसज्जित छन् र 4500cd/m² सम्मको चमकमा पुग्न सक्छ।
उज्यालो उज्यालो वातावरणमा, जस्तै पसलका झ्यालहरू वा बाहिर प्रत्यक्ष सूर्यको प्रकाशमा, सामान्य चमक भएका TFT डिस्प्लेहरू देख्न र मधुरो देखिन गाह्रो हुन्छ। हाम्रो उच्च-चमक TFT डिस्प्लेहरूले यी अवस्थाहरूमा स्पष्ट रूपमा सामग्री प्रदर्शन गर्न उज्यालो ब्याकलाइटहरू र विशेष पोलाराइजरहरू प्रयोग गर्दछ।
WF40ESWAA6DNG0 प्रक्षेपित क्यापेसिटिव टच स्क्रिन (PCAP) र 480 x 480 पिक्सेलको रिजोल्युसन भएको उच्च ब्राइटनेस 4-इन्च स्क्वायर IPS TFT LCD डिस्प्ले मोड्युल हो। मोड्युलले 24-बिट RGB इन्टरफेसलाई समर्थन गर्दछ र IPS प्यानललाई सामान्य चौडा दृश्य कोण (बायाँ: 80 / दायाँ: 80 / शीर्ष: 80 / तल: 80 डिग्री), 800:1 को कन्ट्रास्ट अनुपात, उच्च चमकको साथ प्रयोग गर्दछ। 800 nits को, र 1:1 को एस्पेक्ट रेसियो भएको एन्टि-ग्लेयर सतह।
WF40ESWAA6DNG0 वर्ग TFT LCD डिस्प्ले मोड्युलले ST7701S ड्राइभर IC लाई 2.5V देखि 3.6V को आपूर्ति भोल्टेज दायराको साथ, 2.8V को विशिष्ट मानको साथ एकीकृत गर्दछ। WF40E मोडेल सामान्यतया -30 ℃ देखि +80 ℃ को वातावरण मा काम गर्न सक्छ, र भण्डारण तापमान दायरा पनि -30 ℃ देखि +80 ℃ छ।
रेखाचित्र
निर्दिष्टीकरणहरू
इन्टरफेस
LCM पिन परिभाषा
| पिन | प्रतीक | कार्य |
| 1 | VLED- | एलईडी ब्याकलाइट क्याथोडको लागि पावर |
| 2 | VLED+ | एलईडी ब्याकलाइट एनोडको लागि पावर |
| 3 | GND | पावर ग्राउन्ड |
| 4 | VCC | बिजुली आपूर्ति |
| 5 | R0 | डाटा बस |
| 6 | R1 | |
| 7 | R2 | |
| 8 | R3 | |
| 9 | R4 | |
| 10 | R5 | |
| 11 | R6 | |
| 12 | R7 | |
| 13 | G0 | डाटा बस |
| 14 | G1 | |
| 15 | G2 | |
| 16 | G3 | |
| 17 | G4 | |
| 18 | G5 | |
| 19 | G6 | |
| 20 | G7 | |
| 21 | B0 | डाटा बस |
| 22 | B1 | |
| 23 | B2 | |
| 24 | B3 | |
| 25 | B4 | |
| 26 | B5 | |
| 27 | B6 | |
| 28 | B7 | |
| 29 | SCL | SCL: SPI इन्टरफेसको लागि सिरियल घडी इनपुट। |
| 30 | PCLK | RGB इन्टरफेस सञ्चालनको लागि डट घडी संकेत |
| 31 | CS | - एक चिप चयन संकेत कम: चिप चयन गरिएको छ र पहुँचयोग्य छ उच्च: चिप चयन गरिएको छैन र पहुँचयोग्य छैन |
| 32 | HSYNC | RGB इन्टरफेस सञ्चालनको लागि रेखा सिङ्क्रोनाइजिङ संकेत |
| 33 | VSYNC | RGB इन्टरफेस सञ्चालनको लागि फ्रेम सिङ्क्रोनाइजिङ संकेत |
| 34 | को | RGB इन्टरफेस सञ्चालनको लागि डाटा सक्षम संकेत कम: पहुँच सक्षम उच्च: पहुँच निषेधित |
| 35 | SDA | SDA: SPI इन्टरफेसको लागि सिरियल डाटा इनपुट/आउटपुट द्विदिशात्मक पिन। |
| 36 | रिसेट गर्नुहोस् | - बाह्य रिसेट इनपुट - कम इनपुटको साथ चिप प्रारम्भ गर्दछ। बिजुली आपूर्ति पछि एक पावर अन रिसेट कार्यान्वयन गर्न निश्चित हुनुहोस्। |
| ३७-४० | NC | जडान छैन |
PCAP पिन परिभाषा
| पिन | प्रतीक | कार्य |
| 1 | VSS | एनालग सर्किटको लागि ग्राउन्ड |
| 2 | VDDT | बिजुली आपूर्ति: +3.0V |
| 3 | SCL | I2C घडी इनपुट |
| 4 | NC | जडान छैन |
| 5 | SDA | I2C डाटा इनपुट र आउटपुट |
| 6 | NC | जडान छैन |
| 7 | /RST | बाह्य रिसेट, कम सक्रिय छ |
| 8 | NC | जडान छैन |
| 9 | /INT | होस्टमा बाह्य अवरोध |
| 10 | VSS | एनालग सर्किटको लागि ग्राउन्ड |
सामान्य विनिर्देशहरू
| वस्तु | आयाम | एकाइ |
| साइज | 4.0 | इन्च |
| डट म्याट्रिक्स | ४८० × ३(RGB) × ४८० | बिन्दुहरू |
| मोड्युल आयाम | 78.8(H) × 82.95 (W) × 7.17 | mm |
| सक्रिय क्षेत्र | 71.856(H) × 70.176 (V) | mm |
| डट पिच | ०.१४९७(एच) × ०.१४६२(V) | mm |
| LCD प्रकार | TFT, सामान्यतया कालो, ट्रान्समिसिभ | |
| दिशा हेर्नुहोस् | 80/80/80/80 | |
| पक्ष अनुपात | १:१ | |
| इन्टरफेस | 24-बिट RGB | |
| चालक IC | ST7701S वा समकक्ष | |
| ब्याकलाइट प्रकार | एलईडी, सामान्यतया सेतो | |
| PCAP IC | ST1633I वा बराबर | |
| PCAP इन्टरफेस | I2C | |
| PCAP FW संस्करण: | V01 | |
| टच प्यानल | क्यापेसिटिव टच प्यानल (PCAP) | |
| सतह | विरोधी चमक | |
निरपेक्ष अधिकतम मूल्याङ्कन
| वस्तु | प्रतीक | न्यूनतम |
| सञ्चालन तापमान | शीर्ष | -३० |
| भण्डारण तापमान | TST | -३० |
विद्युतीय विशेषताहरू
सामान्य सञ्चालन सर्तहरू
| वस्तु | प्रतीक | मानहरू | एकाइ | ||
| न्यूनतम | टाइप गर्नुहोस्। | अधिकतम | |||
| इन्टरफेस आपूर्ति भोल्टेज | VCC | 2.5 | 2.8 | 3.6 | V |
| चालकको लागि वर्तमान (सेतो) | IVCC | - | 27 | 40.5 | mA |
| PCAP आपूर्ति गर्नुहोस् | VDDT | 2.8 | - | 3.3 | V |
| ICTP(mA) | - | 12.4 | 18.6 | mA | |
