तपाईं हामीबाट अनुकूलित Lvds Tft Lcd डिस्प्ले किन्नको लागि आश्वस्त हुन सक्नुहुन्छ। LVDS आउटपुट इन्टरफेसले दुई PCB ट्रेसहरू वा सन्तुलित केबलहरूको जोडी मार्फत भिन्नता, कम-भोल्टेज भिन्नता संकेतहरू प्रसारण गर्नको लागि अत्यन्त कम भोल्टेज स्विङ (लगभग 350mV) प्रयोग गर्दछ। LVDS आउटपुट इन्टरफेसको मद्दतले, सिग्नललाई सयौं Mbit/s को गतिमा भिन्नता PCB लाइन वा सन्तुलित केबलमा पठाउन सकिन्छ। यसको कम आवाज र कम बिजुली खपतको कारण, यसले कम भोल्टेज र कम वर्तमान ड्राइभ महसुस गर्दछ। TFT LCD को LVDS इन्टरफेस 17 इन्च र माथिको LCD मनिटरहरूमा व्यापक रूपमा प्रयोग गरिएको छ। LCD स्क्रिनको LVDS आउटपुट इन्टरफेसलाई निम्न चार प्रकारमा विभाजन गर्न सकिन्छ:
1. TFT LCD स्क्रिन एकल च्यानल 6-bit LVDS आउटपुट इन्टरफेस
यो इन्टरफेस एकल-च्यानल प्रसारण प्रयोग गर्दछ, प्रत्येक प्राथमिक रङ संकेत डाटा को 6 बिट, RGB डाटा को कुल 18 बिट, त्यसैले यसलाई 18-bit वा 18-bit VDS इन्टरफेस पनि भनिन्छ।
2. TFT LCD स्क्रिन डुअल 6-bit LVDS आउटपुट इन्टरफेस
यो इन्टरफेसले डुअल-च्यानल ट्रान्समिशन प्रयोग गर्दछ, प्रत्येक प्राथमिक रङ सिग्नलले डेटाको 6 बिट प्रयोग गर्दछ, अजीब च्यानलहरू र सम च्यानलहरू प्रत्येक 18 बिटहरू छन्, र RGB डेटा कुल 36 बिटहरू छन्, त्यसैले यसलाई 36-bit वा 36-bit BitLVDS इन्टरफेस भनिन्छ।
3. TFT LCD एकल च्यानल 8-bit 1TL आउटपुट इन्टरफेस
यो इन्टरफेस एकल च्यानल प्रसारण प्रयोग गर्दछ, प्रत्येक प्राथमिक रंग संकेत 8-बिट डाटा प्रयोग गर्दछ, RGB डाटा कुलमा 24 बिट छ, त्यसैले यसलाई 24-bit वा 24-bit BitLVDS इन्टरफेस पनि भनिन्छ।
4. TFT LCD डुअल 8-बिट 1TL आउटपुट इन्टरफेस
यो इन्टरफेसले द्विदिशात्मक प्रसारण प्रयोग गर्दछ, प्रत्येक प्राथमिक रङ संकेतले 8-बिट डेटा, अजीब च्यानलहरू र सम च्यानलहरू प्रत्येक 24 बिटहरू प्रयोग गर्दछ, RGB डेटा कुलमा 48 बिटहरू छन्, त्यसैले यसलाई 48-bit वा 48-bit BitLVDS इन्टरफेस भनिन्छ।

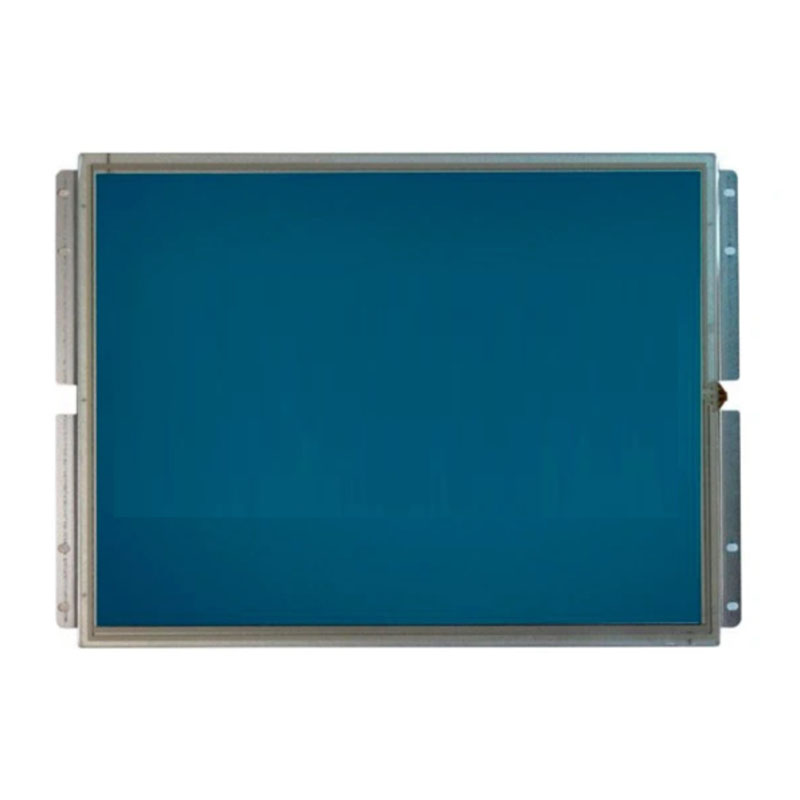

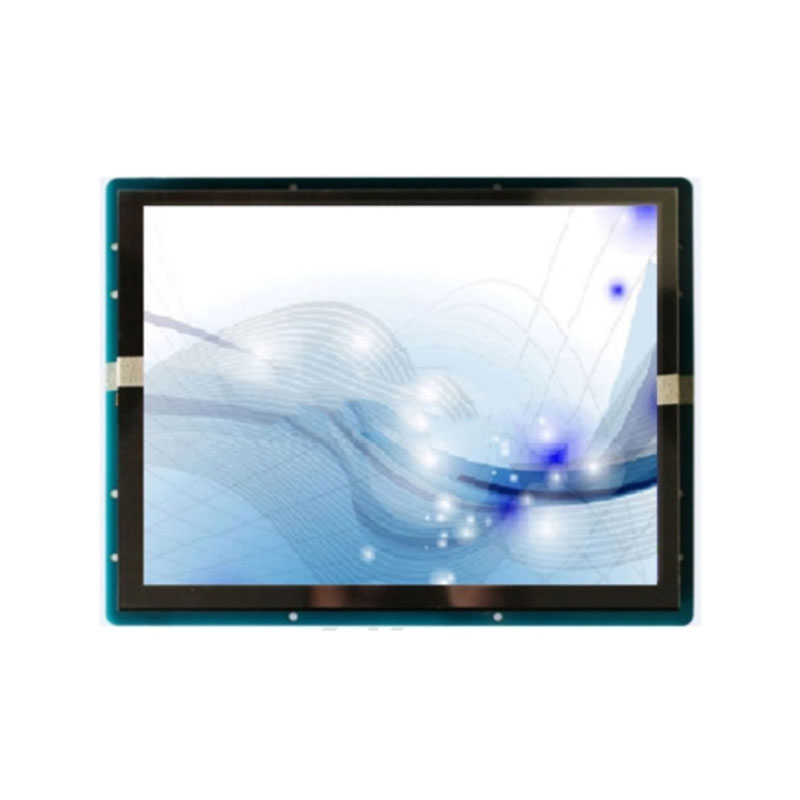

15.0 इन्च 1024*768 LCD मोड्युलका विशेषताहरू
समर्थन RS232/TTL/CMOS, उच्चतम बाउड दर 921600bps पुग्न सक्छ;
अडियो प्रकार्य समर्थन;
हार्डवेयर JPG डिकोडिङ समर्थन, भण्डारण दक्षता सुधार र प्रदर्शन गति गति;
USB फ्लैश ड्राइव मार्फत अफलाइन ब्याच डाउनलोड समर्थन गर्नुहोस्, डाउनलोड दक्षता सुधार गर्नुहोस् र अपरेटर आवश्यकताहरू कम गर्नुहोस्;
समर्थन ब्याकलाइट चमक समायोजन र स्वचालित स्ट्यान्डबाइ स्क्रिन सुरक्षा प्रकार्य;
समर्थन बहु-भाषा फन्ट पुस्तकालय, तस्वीर र QR कोड प्रदर्शन;
अनुकूलन योग्य किबोर्ड इन्टरफेस संग संख्यात्मक र अंग्रेजी इनपुट समर्थन;
समर्थन 90 डिग्री, 180 डिग्री, 270 डिग्री स्क्रिन रोटेशन, समायोज्य दृश्य कोण;
प्रयोग गर्न सजिलो UnicView ग्राफिकल प्रयोगकर्ता इन्टरफेस विकास, कुनै कोडिङ कौशल आवश्यक छैन;
पावर-अन पछि तत्काल सञ्चालन, कुनै प्रणाली लोडिङ समय छैन;
उत्कृष्ट विद्युत चुम्बकीय अनुकूलता।
15.0 इन्च 1024*768 LCD मोड्युलको विनिर्देशहरू
| प्रदर्शन | |
| रङ | 65K (65536) रङ，16 बिट रङ 5R6G5B |
| सक्रिय क्षेत्र / दृश्य क्षेत्र | ३०४.१मिमी(चौडाई)×२२७.३मिमी(उचाई)/३०७.४मिमी(चौडाई)×२३१.३मिमी(उचाई) |
| संकल्प | १०२४*७६८,९०° घुमाइएको डिस्प्ले (७६८*१०२४) |
| ब्याकलाइट / जीवनचक्र / चमक | LED/50,000 HOURS/ 400 cd/m²/ (64 स्तर समायोजन) |
| कार्य / भण्डारण तापमान | -20~+70℃/-30~+85℃ |
| भोल्टेज र वर्तमान | |||||
| वस्तु | अवस्था | न्यूनतम | टाइप गर्नुहोस्। | अधिकतम | एकाइ |
| पावर भोल्टेज | - | 12 | 26 | V | |
| सञ्चालन वर्तमान | VIN = 12V, ब्याकलाइट अन | - | 950 | - | mA |
| VIN = 12V, ब्याकलाइट बन्द | - | 180 | - | mA | |
| सिफारिस गरिएको बिजुली आपूर्ति: 12V 2A DC | |||||
| विश्वसनीयता परीक्षण | |||||
| वस्तु | अवस्था | न्यूनतम | टाइप गर्नुहोस्। | अधिकतम | एकाइ |
| काम गर्ने तापमान | 60% RH 12V भोल्टेजमा | -२० | 25 | 70 | ℃ |
| भण्डारण तापमान | - | -३० | 25 | 85 | ℃ |
| काम गर्ने आर्द्रता | २५ ℃ | १०% | ५०% | ८०% | RH |
| सुरक्षात्मक पेन्ट | - | - | कुनै पनि छैन | - | - |
| बुढ्यौली परीक्षण | - | - | 8 | - | H |
| इन्टरफेस | |||||
| वस्तु | अवस्था | न्यूनतम | टाइप गर्नुहोस्। | अधिकतम | एकाइ |
| बाउड दर | मानक | 1200 | 115200 | 921600 | bps |
| प्रयोगकर्ता परिभाषित | 1200 | - | 921600 | bps | |
| आउटपुट भोल्टेज (TXD, व्यस्त) | आउटपुट 1, Iout = 1mA | 3.0 | 3.2 | - | V |
| आउटपुट ०,Iout=-1mA | - | 0.1 | 0.2 | V | |
| इनपुट भोल्टेज (RXD) |
इनपुट 1, Iin = 1mA | 2.0 | 3.3 | 15.0 | V |
| इनपुट 0,Iin=-1mA | -१५.० | 0.0 | 0.3 | V | |
| इन्टरफेस | मोड Jumper6 द्वारा निर्धारण गरिन्छ: ON = 8N1, 3.3V TTL/CMOS; बन्द = 8N1, RS232 | ||||
| सकेट | HY2.0-8P | ||||
| USB | आरक्षित (आवश्यक भएमा, कृपया हाम्रो बिक्री प्रतिनिधिलाई सम्पर्क गर्नुहोस्।) | ||||
| SD स्लट | हो (SDHC, FAT32 फाइल ढाँचा) | ||||
| मेमोरी | |||||
| वस्तु | प्यारामिटर | न्यूनतम | टाइप गर्नुहोस्। | अधिकतम | एकाइ |
| फ्ल्यास | फन्टको स्पेस | - | 32 | - | MB |
| तस्विर भण्डारण(256M) | - | - | 143 | Pcs | |
| प्रयोगकर्ताको भण्डारण | 0 | - | 32 | MB | |
| परिधि | |
| बजर | हो |
| RTC | हो |
| प्रतिरोधी टच स्क्रिन | हो |
| SD कार्ड | हो |
| मोडेल नम्बर | |
| P10768J150C_N02 | कुनै स्पर्श छैन |
| P10768J150C_T02 | प्रतिरोधी स्पर्श |
| P10768J150C_P02 | Pcap टच |
| प्याकेजिङ र भौतिक आयाम | |
| प्यारामिटर | डाटा |
| आयामहरू | ३२६.५ (चौडाई) × २५३.५ (उचाइ) × २७.० (टीपीसँग मोटाई) मिमी |
| एकल टुक्रा को शुद्ध वजन | 2100 ग्राम |
| सम्पूर्ण केसको वजन | TBD |
| प्याकिंग बक्स आकार | 460mm(L)×375mm(W)×480mm (H) |
| प्याकिङ विनिर्देश | 8 टुक्रा / बक्स |
