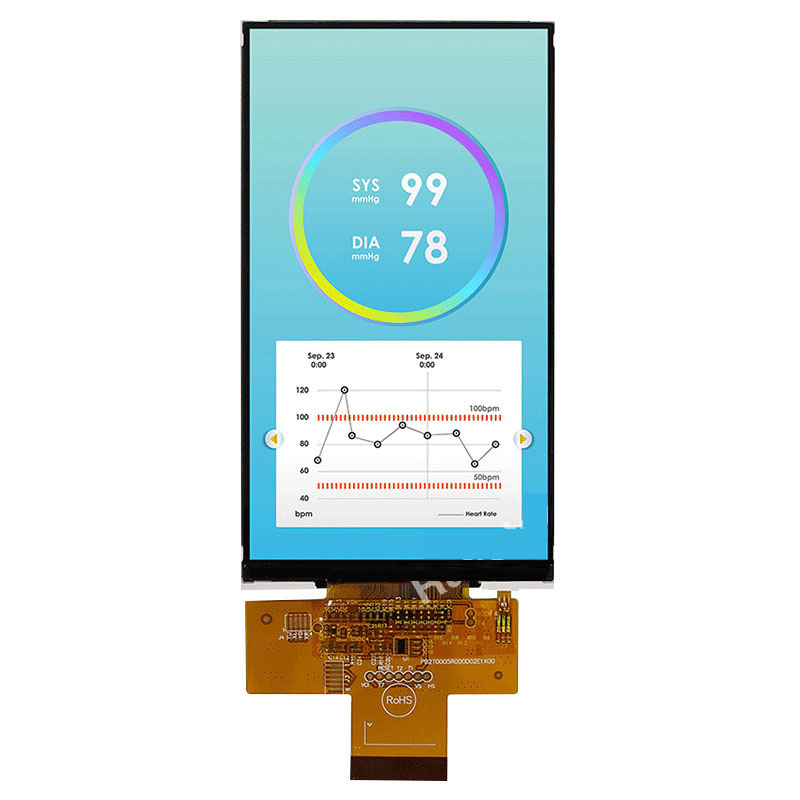

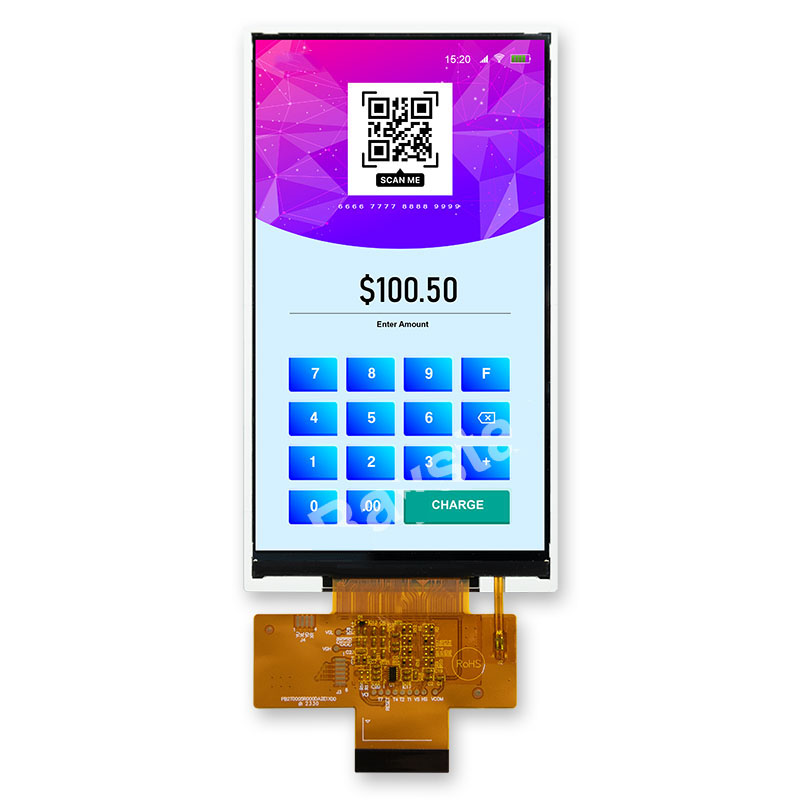

5" IPS, MIPI TFT LCD प्यानल
मोडेल नं. RF3500D-AYW-MNN
तपाईं हाम्रो कारखानाबाट Mipi Tft Lcd डिस्प्ले किन्नको लागि आश्वस्त हुन सक्नुहुन्छ।
RF3500D-AYW-MNN एक 5.0-इन्च TFT-LCD डिस्प्लेको साथ अमोर्फस सिलिकन TFT टेक्नोलोजीलाई स्विच गर्ने यन्त्रको रूपमा प्रयोग गरी उच्च प्रदर्शन मोड्युल हो। यसको आयामहरू 66.10 (W) × 120.4 (H) × 1.85 (D) र प्रभावकारी प्रदर्शन क्षेत्र 62.1 (W) × 110.4 (H) मिमी हो। डिस्प्लेसँग 720x1280 पिक्सेलको रिजोल्युसन, 16:9 को पक्ष अनुपात, र 80/80/80/80 को दृश्य कोण दायरा छ, जसले उत्कृष्ट दृश्य अनुभव सुनिश्चित गर्दछ। डिस्प्ले चलाउने TFT IC ILI9881C हो।
यो उत्पादन RoHS-अनुरूप छ, प्रदर्शन इन्टरफेसले 4-च्यानल MIPI प्रयोग गर्दछ, र ब्याकलाइट एक साधारण सेतो एलईडी हो। यसको कन्ट्रास्ट अनुपात 800:1 छ र सामान्य चमक 300 cd/m2 छ। आपूर्ति भोल्टेज दायरा 2.5V देखि 3.6V हो, सञ्चालन तापमान दायरा -20 ℃ देखि +70 ℃ हो, र भण्डारण तापमान -30 ℃ देखि +80 ℃ सम्म पुग्न सक्छ, यसलाई विभिन्न वातावरणमा स्थिर रूपमा सञ्चालन गर्न सक्षम पार्दै।
| ITEM | आयाम |
| TFT श्रृंखला | मानक TFT LCD, IPS TFT LCD |
| आकार (विकर्ण) | 5 |
| डट म्याट्रिक्स / रिजोलुसन | ७२० × ३(RGB) × १२८० |
| मोड्युल आयाम | 66.10(W) × 120.4(H) × 1.85(D) |
| सक्रिय क्षेत्र | 62.1(W) × 110.4(H) |
| डट / पिक्सेल पिच | ०.०८६२५(डब्ल्यू) × ०.०८६२५(एच) |
| एलसीडी प्रकार | TFT, सामान्यतया कालो, ट्रान्समिसिभ |
| दिशा हेर्नुहोस् | ८०/८०/८०/८० (आईपीएस) |
| पक्ष अनुपात | १६:९ |
| ब्याकलाइट प्रकार | एलईडी, सामान्यतया सेतो |
| नियन्त्रण बोर्ड | छैन |
| TFT चालक आईसी | ILI9881C वा समकक्ष |
| इन्टरफेस | 4-लेन MIPI DSI |
| टच प्यानल | टच प्यानल बिना |
| सतह | चमक |
| चमक | 300 |
| माउन्टिंग होल | छैन |
| सञ्चालन तापमान | -२०~+७० |
| भण्डारण तापमान | -३०~+८० |
सामान्य सञ्चालन सर्तहरू
| ITEM | SYMBOL | मूल्यहरू | UNIT | ||
| MIN | TYP | MAX | |||
| एनालग सर्किट लागि पावर आपूर्ति | VCI | 2.5 | 3.3 | 3.6 | V |
| तर्क सर्किट लागि पावर आपूर्ति | IOVCC | 1.65 | 1.8 | 3.6 | V |
| चालकको लागि वर्तमान | IDD | - | 44 | mA | |
ब्याकलाइट ड्राइभिङ सर्तहरू
| प्यारामिटर | SYMBOL | MIN | TYP | MAX | UNIT |
| एलईडी वर्तमान | ILED | - | 40 | - | mA |
| एलईडी भोल्टेज | VLED+ | 19.6 | - | 23.8 | V |
| एलईडी जीवन समय | ३०,००० | - | - | Hr |
